串聯諧振耐壓試驗裝置設備怎樣型號 變頻串聯諧振耐壓試驗接線圖

懂耐壓試驗設備的人都知道，串聯諧振耐壓設備主要針6KV、10kV、35kV、110kV、220KV、以及500kV及以下電力的電纜，GIS和SF6開關，主變壓器、母線，發電機，套管，互感器等大多數電氣主設備的交流耐壓試驗。那么如何選擇一臺合適的串聯諧振耐壓試驗裝置型號呢？



凱迪正大公司根據市場需求，投入大量資金研發了一系列變頻串聯諧振耐壓裝置，大家可以根據自己的需求和使用環境來選擇適合自己公司的產品，部分產品介紹如下：

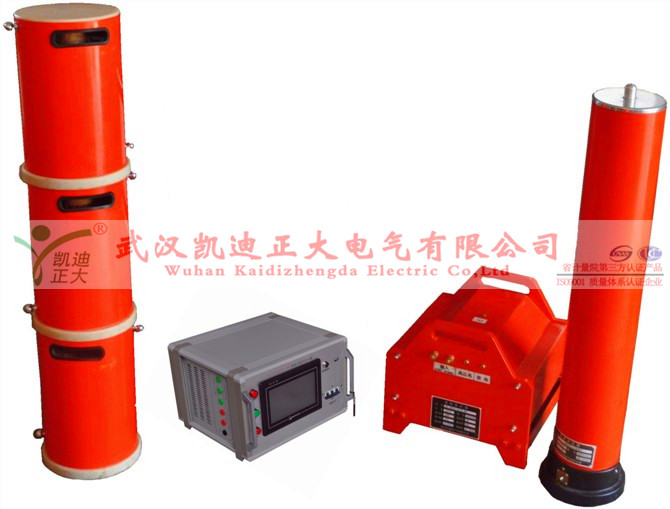

凱迪正大KDXZ-950變頻串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

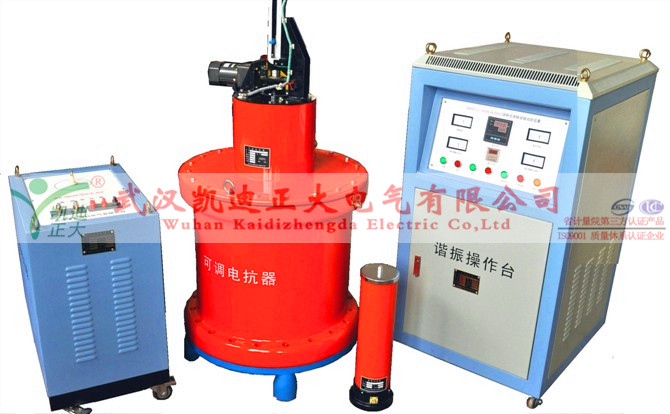

凱迪正大KDXZ可調CVT檢驗用諧振升壓裝置電容式電壓互感器(CVT)在進行校驗時，試驗頻率須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，KDXZ-960型可調諧振升壓裝置是國內最先用于現場效驗的可調試諧振裝置，諧振升壓裝置可根據用戶要求定制。



CVT檢驗用諧振升壓裝置適用于35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓及電容式電壓互感器的現場校驗。該CVT檢驗用諧振升壓裝置利用串聯諧振的原理，采用了無極手動調感的技術以及節電抗器串聯的方式，使得所需電源、試驗設備體積和重量大幅下降，且接線操作簡單，便于現場試驗，KDXZ-960系列裝置采用多節電抗器串聯的方式，體積小、重量輕、接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。



變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。



變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

凱迪正大變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
